BIPV Boltless Seam Lock لوحة تسقيف لوحة تشكيل آلة

آلة تشكيل لوحة التسقيف BIPV Boltless Seam Lock (تصميم لتركيب الألواح الشمسية)

ال مزايا

1- تدمج BIPV استخدام الطاقة الشمسية في التصميم العام للمبنى ، باستخدام لوحات وحدة توليد الطاقة الكهروضوئية وألواح ممرات الصيانة مباشرة كألواح سقف ، وفي مباني BIPV ، يمكن إخفاء مربعات التوصيل وأسلاك التوصيل وما إلى ذلك تحت المكونات والدواسات من خلال التصميمات ذات الصلة ، مما يمنع أشعة الشمس المباشرة والتآكل الناجم عن المطر دون التأثير على مظهر المبنى.

2-تغليف الوحدة الكهروضوئية BIPV باستخدام فيلم PVB ، فيلم PVB شفاف ، مقاوم للحرارة ، مقاوم للبرودة ، مقاوم للرطوبة ، قوة ميكانيكية عالية وخصائص أخرى ، لقد تم استخدامه بشكل ناضج في إنتاج الزجاج الرقائقي للمباني ، يمكن أن تصل أكثر من 50 عامًا من عمر الخدمة.

3 إنها تستخدم بشكل أساسي الألواح الزجاجية المقاومة للماء والأحواض الرئيسية والأختام المقاومة للماء وما إلى ذلك لتشكيل نظام مضاد للصرف على السطح.

مادة BIPV Boltless Seam Lock لوحة تسقيف لوحة تشكيل آلة

رسم الملف الشخصي

عرض عينة

تدفق العمل

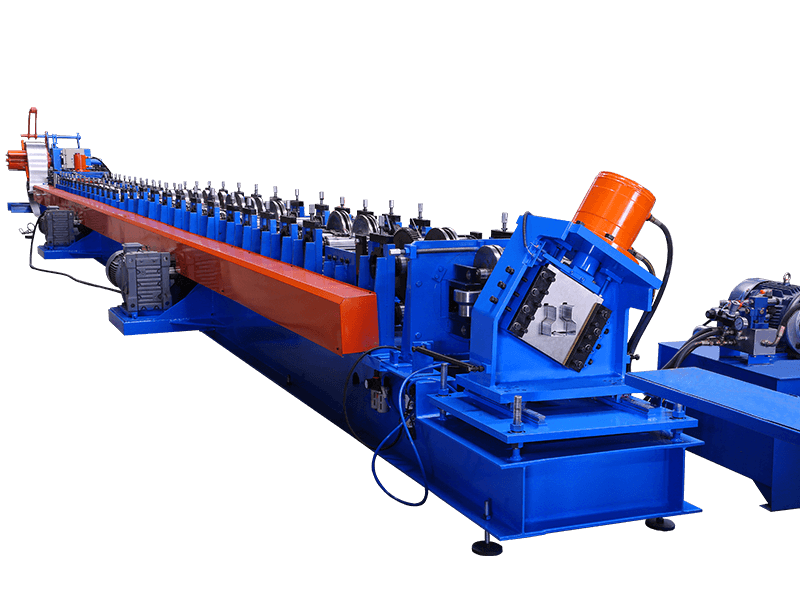

مقدمة في تحلل الآلة

1) آلة فك اللفافة اليدوية 10T

قدرة التحميل ： 10T

عرض التغذية: 1250 مم

2) جهاز توجيه تغذية الانحناء

3) جهاز الترقق (مزدوج)

4) مطحنة تشكيل لفة

الإطار الرئيسي ملحوم بالمعيار الدولي H350 فولاذ.

الألواح الجانبية Q235

سمك الجدار الجانبي: 16 مم

تنتهي البكرات بـ 45 # ，تلميع مطلي بالكروم الصلب (مرآة نهائية) ，العجلات Cr12.

قطر رمح φ 75 ملم

فاصل مصنوع من فولاذ 45 # ، مخارط CNC ،معالجة طلاء الكروم الصلب.

محرك Gear & Chain حوالي 30 خطوة لتشكيل.

المحرك: 7.5KW + 7.5KW ، سلسلة R المخفض

ضرس 18 سنًا ، سلسلة ماركة ZiQiang ، محمل Harbin ، طلاء كروم صلب بقضيب ربط

جميع البراغي والصواميل والمنزلقات سوداء اللون

سرعة التشكيل: 0-15m / min

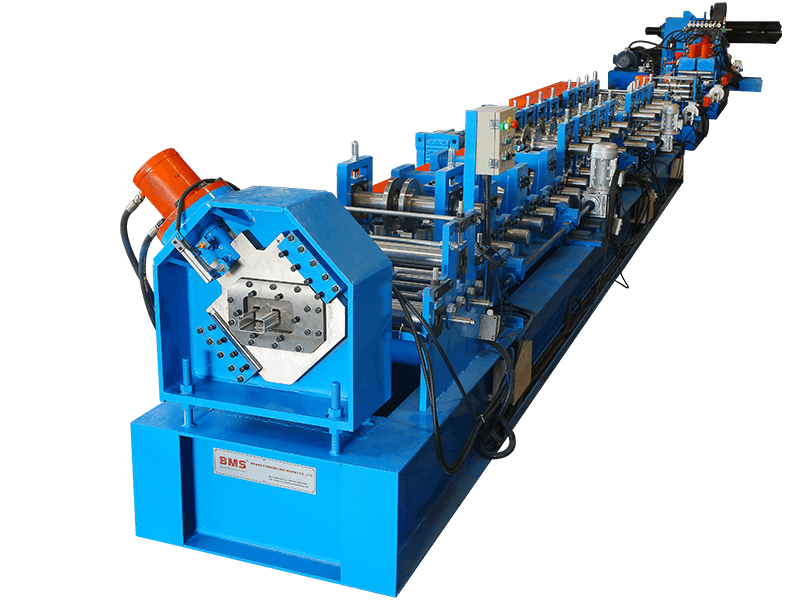

5) جهاز القطع الهيدروليكي (حجز موقف اللكم)

توقف عن القطع ، قطع سكين بثلاث شفرات ، تقطيع القطع

محرك المحطة الهيدروليكية ：5.5 كيلو واط

صمام الملف اللولبي: بكين هواد

مضخة الزيت: مضخة ريشة ، اسطوانة هندسة Shanli

قطع الأسلاك الفولاذية العفن Cr12 بعد المعالجة الحرارية

6) نظام التحكم PLC

التحكم الآلي في الكمية وطول القطع.

نظام التحكم: PLC ، عاكس ، شاشة تعمل باللمس (ماركة تايوان) ،

التشفير: OMRON الزر: شنايدر

دقة القطع< ± 2 مم

7) خروج الرف

طلب

يشمل BIPV السقف الكهروضوئي ، والجدار الساتر الكهروضوئي ، وسقف الإضاءة الكهروضوئية ، والجدار الكهروضوئي الجاهز ، والمظلة الكهروضوئية ، والتي تستخدم حاليًا بشكل أساسي في أسطح المساحات الكبيرة مثل أسطح المصانع الصناعية والتجارية ، والمرآبات المقاومة للمطر ، والجدران الخارجية الساترة للمباني الكبيرة

منفعتنا

1.أكثر من 25 عامًا من الخبرة في صناعة تشكيل اللف ، ما يقرب من 10 سنوات من الخبرة في تصنيع المعدات الأصلية لآلات تشكيل لفة تايوان وواحد من الصين أعلى 3 آلات تشكيل لفة عالية الجودة المصنعين والمصدرين (لقد صدرت BMS إلى أكثر من 100 دولة ومنطقة).

2.الصناعة أفضل ضمان في الصين 2 سنة قطع & 2 سنة عمل و 7 * 24 خدمة العملاء الحائزة على جوائز في غضون 24 ساعة.

خدمة ما بعد البيع

1 ، الضمان 24 شهرًا بعد استلام العميل للجهاز. في غضون 24 شهرًا ، سنرسل قطع الغيار للعميل مجانا.

2 ، نحن نقدم الدعم الفني طوال عمر أجهزتنا.

3 ، يمكننا إرسال الفنيين لدينا لتركيب وتدريب العمال في مصانع العملاء بتكلفة إضافية.

طريقة التعبئة

الجسم الرئيسي للآلة عارٍ ومغطى بغشاء بلاستيكي (لحماية الغبار والتآكل) ، يتم تحميله في الحاوية وثابتة في الحاوية بحبل فولاذي وقفل ، مناسبة للنقل لمسافات طويلة.
