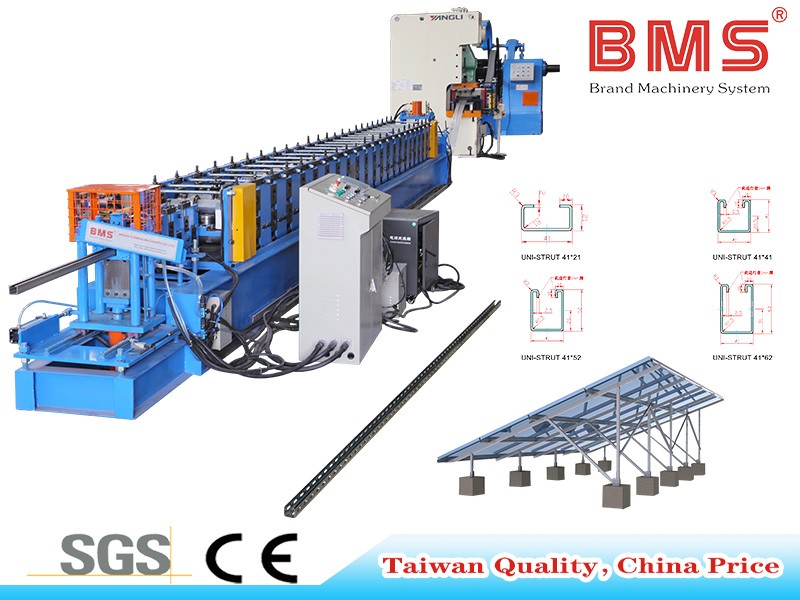

آلة التشكيل بالدلفنة لإطار تركيب الطاقة الشمسية

الرجاء الضغط هنا لمشاهدة الفيديو

حساب تعريفي

مادة

سماكة مادّيّ: 2.0-2.8mm
المواد المطبقة: الصلب المجلفن (GI) ، الصلب الملفوف على البارد (CRC)
مع قوة الخضوع: 245-550 ميجا باسكال

متابعة العمل

آلة التفكيك→ جهاز التسوية→آلة التغذية المؤازرة واللكم→يٌطعم جهاز التوجيه & نظام التشكيل بالدلفنة→جهاز القطع الهيدروليكي→رف الخروج

مكونات الآلة

1) آلة فك اللفافة الهيدروليكية 5 طن: مجموعة واحدة

لفائف الصلب التحكم الهيدروليكي التجويف الداخلي الانكماش والتوقف
الأعلى. عرض التغذية:600 ملم
نطاق معرف الملف: 508 ± 30 مم ، القطر الخارجي: 1500 مم
السعة القصوى:5 طن، محرك:3 كيلو واط، التحكم في سرعة التردد
محرك مضخة الزيت:3 كيلو واط
أضف قوة التغذية التلقائية وجهاز الإيقاف الذاتي
مع جهاز ذراع الضغط الهيدروليكي

2) التسوية Dضابط

أعلى ثلاثة تحت أربعة تماما سبعة جهاز تسوية الأسطوانة
مع دليل مواد التغذية ، هيكل الجسم مصنوع من H450 اكتب الصلب باللحام
مهاوي مصنوعة من 45 # فولاذ، التبريد والمعالجة الحرارية ، طلاء الكروم الصلب ، القطر = φ90mm ، آلة دقيقة
قوة المحرك:3 كيلو واط

3) محرك سيرفو واللكم آلة

63 طن آلة التثقيب عالية السرعة قبل التشكيل بالدلفنة ، مجهزة بمجموعة واحدة من نموذج التثقيب. آلة التثقيب أربعة جوانب بغطاء أمان وجانب واحد مع فتح الباب. عن طريق نظام التحكم PLC.

إرسال المواد عن طريق محرك سيرفو لكمة أكثر دقة ، قوة محرك سيرفو 3 كيلو واط

4) الجهاز الرئيسي

مع دليل التغذية ، هيكل الجسم مصنوع من H400 اكتب الصلب باللحام
سمك الجدار الجانبي: Q235 t18mm ؛ قضيب التعادل: ф22 المجلفن
بكرات مصنوعة من تحمل الصلب GCr15(= الصلب EN31) ، آلة دقيقة ، مطلية بالكروم الصلب ؛ بسماكة 0.04 مم ، السطح مع معالجة المرآة (لحياة أطول ومقاومة للصدأ) ؛ مهاوي مصنوعة من 45 # فولاذ، التبريد والمعالجة الحرارية ، طلاء الكروم الصلب. القطر =80 ملموتشكيله بدقة
محرك العتاد والسلسلة 22 خطوة لتشكيل
المحرك الرئيسي (ماركة بولارويد) =15 كيلو واط ، التحكم في سرعة التردد

جهاز الماء البارد

5)جهاز القطع الهيدروليكي اللاحق

نشر للقطع ، والتوقف عن القطع ، نوعان من تصميم شفرة القطع ، بدون تقطيع
المحرك الهيدروليكي: 5.5KW
مادة أداة القطع: Cr12MoV(= SKD11 مع ما لا يقل عن مليون مرة من عمر القطع) ، المعالجة الحرارية لدرجة HRC58-62
يتم توفير قوة القطع بواسطة المحرك الرئيسي محطة هيدروليكية مستقلة

5) نظام التحكم PLCm

التحكم في الكمية وطول القطع تلقائيًا
أدخل بيانات الإنتاج (دفعة الإنتاج ، أجهزة الكمبيوتر ، الطول ، إلخ) على شاشة اللمس ،
يمكنه إنهاء الإنتاج تلقائيًا.
مدمج مع: PLC ، عاكس ، شاشة تعمل باللمس ، جهاز تشفير ، إلخ

6) خروج رعck

غير بالطاقة ، اثنين الوحدات,مع بكرات عليها لسهولة الحركة

7) عرض المنتج

خدمة ما بعد البيع

1. الضمان 24 شهرًا بعد استلام العميل للجهاز.
في غضون 24 شهرًا ، سنرسل قطع الغيار إلى العميل مجانًا
2. نحن نقدم الدعم الفني لكامل عمر أجهزتنا
3. يمكننا إرسال الفنيين لتركيب وتدريب العمال في مصانع العملاء
تكلفة إضافية

شروط المعاملة

1. الحد الأدنى لكمية الطلب (موك): 1 مجموعة
2-وقت التسليم: حوالي 45 يوم عمل
3-ميناء التحميل: ميناء شيامن
4-نوع الدفع: عن طريق T / T أو عن طريق خطاب الاعتماد
5.التصدير: إلى أكثر من 50 دولة ومنطقة ، بما في ذلك تايوان والمملكة المتحدة وفرنسا وسنغافورة ،
اليونان ، أستراليا ، الولايات المتحدة الأمريكية ، المكسيك ، البرازيل ، تشيلي ، بوليفيا ، ترينيداد ، إسرائيل ، المملكة العربية السعودية ، إلخ

أسلوب التعبئة

طريقة التعبئة: الجسم الرئيسي للآلة عار و مغطى بغشاء بلاستيكي (لحماية الغبار والتآكل) ، وتحميلها في الحاوية و ثابت ثابت في حاوية مناسبة بواسطة حبل فولاذي وقفل، مناسبة للنقل لمسافات طويلة.
